Plastik Enjeksiyon Ekipmanları
>

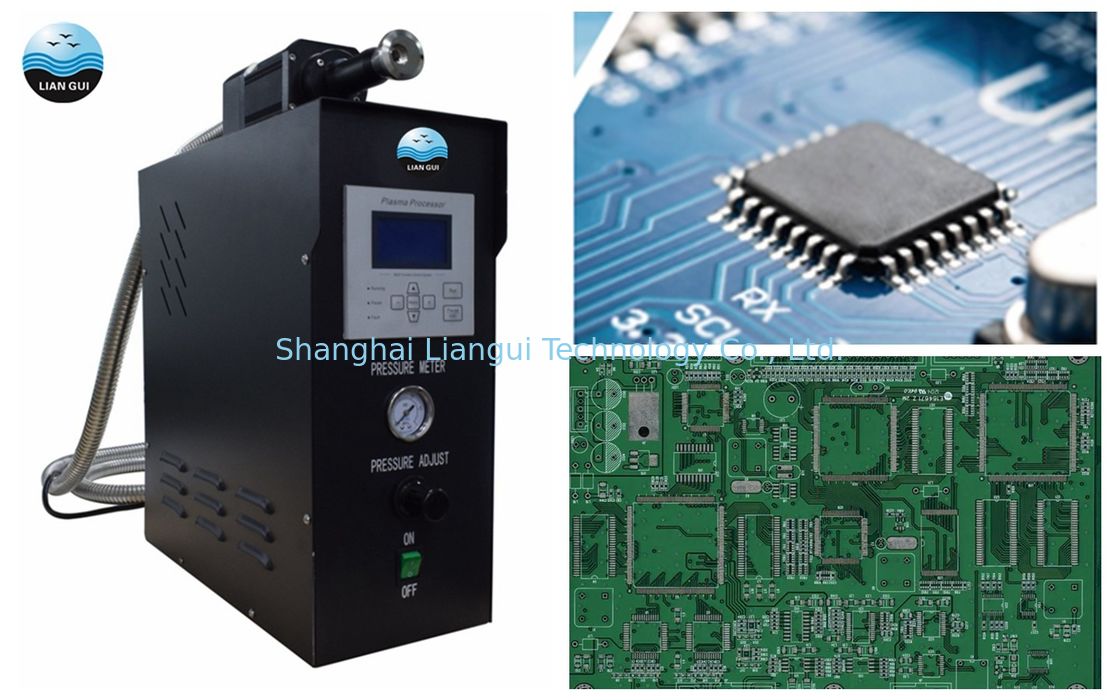

Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları

Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları

Ürün Ayrıntıları:
Menşe yeri: Çin
Marka adı: LianGui
Sertifika: CE
Model numarası: TS-APR01
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Marka adı:
LianGui
Sertifika:
CE
Model numarası:
TS-APR01
Ürün adı:
Atmosferik Yüzey İşlem Makinası
Model numarası.:
TS-APR01
Boyut:
490(U)*170(G)*356(Y)mm
Ana Şasi Ağırlığı:
21Kg
Plazma Çıkış Gücü:
1000W
Güç:
AC220V, 3P, 50-60Hz
Vurgulamak:

High Light

Vurgulamak:

PCB Yüzey İşlem Ekipmanları

,

Yarı İletken Optoelektronik Yüzey İşlem Ekipmanları

,

PCB Devre Kartları Plazma Temizleme Makinesi

Alım Satım Bilgileri
Min sipariş miktarı:
1
Fiyat:
3000-10000USD per pcs
Ambalaj bilgileri:
Normal Kontrplak Ambalaj
Teslim süresi:
7-15 gün
Ödeme koşulları:
T/T, Western Union
Yetenek temini:
ayda 50-100 ADET
Ürün Tanımı

Yarı İletken Optoelektronik ve PCB Devre Kartları Yüzey İşlem Ekipmanları



1. Ürün Tanıtımı



Atmosferik plazma temizleme makinesi, plazma jeneratörü, gaz taşıma sistemi ve plazma püskürtme tabancasından oluşur.Atmosferik plazma temizleme makinesi, elektrik enerjisine bağlıdır, yüksek voltaj, yüksek frekanslı enerji üretir. nozül çelik boru ve plazma, sıkıştırma alanı yardımıyla işlenmiş yüzeye püskürtülür, bu da işlenmiş yüzeyde karşılık gelen fiziksel ve kimyasal değişikliklere neden olur. İşlenmiş nesnenin yüzeyi temizlenir, yağ, katkı maddeleri ve diğer bileşenler uzaklaştırılır ve yüzey statik elektriği ortadan kaldırılır. Aynı zamanda yüzey aktif hale getirilmiş, aderansı arttırılmış, ürün yapıştırma, püskürtme, baskı ve mühürlemeye elverişlidir.



Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 0    Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 1





2. Özellikler

  • Alman devre teknolojisi: Üstün temizleme etkisi sağlamak için ithal yüksek voltajlı güç kaynağı devre teknolojisi, yüksek yoğunluklu nötr plazma üretir
  • Yüksek kaliteli çekirdek bileşenler: Püskürtme tabancası, ithal alaşımlı malzeme, yüksek sıcaklık direnci, oksidasyon direnci, uzun hizmet ömrü benimser.
  • Düşük sıcaklıkta zarar görmeden temizleyin: Ultra düşük sıcaklıkta temizleme (50°C içinde kontrol edilebilir) ürün yüzeyine zarar vermez.
  • Kapsamlı güvenlik koruması: Sıcaklık güvenlik koruması, aşırı yük koruması, hava basıncı düzensizliği koruması, kısa devre kesintisi alarmı koruması, her türlü hatalı çalışma koruması işlevleri.

3. Teknik Parametreler:



HAYIR Öğe Şartname
Plazma kontrol güç kaynağının özellikleri
1 BOYUT(U*G*Y) 490mm×170mm×356mm
2 Ağırlık 21kg
3 Güç kaynağı AC220V,50-60Hz,3telli
4 çıkış gücü 100W--1000W(Ayarlanabilir)
5 Plazma etkin çap 2mm-10mm Ayarlanabilir
6 Çalışma giriş eklemi 4×6mm Konnektör
7 Çalışma gazı kullanım miktarı CDA:46±6L/dk
8 Hava basıncı 4,20±0./kg/cm
9 Yapılandırma Alanı

İyi havalandırılan bir yerde saklayın (ortam sıcaklığı

30 dereceden az).

Alanın solunda, sağında ve üstünde birden fazla rezerve edin

150mm ısı dağılımı,

150 mm arka hat boşluğu ayırın


Plazma tabanca özellikleri:
1 BOYUT(Y) 85mm×280mm
2 Ağırlık <2.85kg
3 Güç kaynağı ve tabanca jeti arasındaki mesafe 3m
Diğer özellikler:
1 Etkili temizleme aralığı 20-80mm İsteğe bağlı
2 İşleme hızı 50-300 mm/sn
3 işleme mesafesi nesneye 2mm-10mm



4. Kurulum Türü



Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 2   Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 3

                         inglestation Plazma İşlemcisi çift istasyonlu Plazma İşlemcisi





              Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 4                     Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 5

                 Güvenlik kapağı ve egzoz, üretim hattında çevrimiçi olarak özelleştirilebilir





5. Plazma Temizleme Prensibi

  • Plazmanın Tanıtımı:

Plazma, maddenin bir tür mevcut halidir.Genellikle bir maddenin katı, sıvı ve gaz halleriyle yan yana getirilir ve "maddenin dördüncü hali" olarak adlandırılır.Malzeme yüzey aktivasyonunu, aşındırma, dekontaminasyon ve diğer işlemlerin yanı sıra malzeme sürtünme katsayısı, yapışma ve hidrofilik ve amacın diğer yüzey özelliklerini gerçekleştirmek için plazma yüksek enerjili parçacıkları ve malzeme yüzeyi fiziksel ve kimyasal reaksiyonunu kullanabilir. gelişim.





Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 6



  • Plazmanın Temizleme Etkisi:

İşlenen malzemenin yüzeyi, yüzey düzgünlüğünü iyileştirmek, yeni kimyasal fonksiyonel grup yerleştirmek ve aşındırmayı gerçekleştirmek için plazma ve malzeme yüzeyi teması ve plazma temizleme teknolojisi (düşük sıcaklık plazma özellikleri) kullanılarak reaksiyona sokularak kimyasal ve fiziksel olarak temizlenir.



(1) Malzeme yüzeyi için temizlik ve aktivasyon



     Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 7



(2) Yeni fonksiyonel grup oluştur - Kimyasal etki.

      Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 8

Elektrikle boşaltılan gaza reaktan gaz eklenirse, aktifleştirilmiş malzemenin yüzeyinde karmaşık kimyasal reaksiyonlar meydana gelir.Hidrokarbil, amidojen ve karboksil gibi tümü aktif gruplar olan ve malzeme yüzeyinin aktivitesini önemli ölçüde iyileştirebilecek yeni fonksiyonel gruplar eklenecektir.



(3) Plazma aşındırma.

Plazma aşındırma, seçilen uygun gaz türünden ve katı yüzeydeki maddeden plazma oluşturularak oluşan uçucu gaz halindeki maddenin uzaklaştırılması işlemidir.

Plazma dağlama tekniği aslında bir tür reaktif plazma işlemidir.Reaktif iyonla dağlama olarak da adlandırılan doğrudan plazma, plazmanın doğrudan dağlandığı bir tür formdur.Ana avantajları arasında yüksek aşındırma hızı ve düzgünlük yer alır.Plazmanın teknolojik parametreleri dağlama etkisinde hayati bir rol oynar.



Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 9



6. Plazma Temizleme İşlemi:



Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 10



7. Plazma Temizleme Avantajları:

  • Geleneksel ıslak temizleme teknolojisinin yerini alır ve yeşildir ve çevre dostudur (VOC içermez).
  • Gaz, reaksiyon ortamı olarak işlev görür, bu nedenle işletme maliyeti düşüktür (oksijen).
  • Geniş uygulama yelpazesi;tedavi nesnesi ve temel malzemenin ayırt edilmesi gerekmez (malzeme diyagramı).
  • Yüksek temizleme verimliliği ve gerçekleştirilmesi kolay otomasyon.
  • Kiri temizlerken malzeme yüzey performansını ve yapışma kuvvetini iyileştirin.

8. Plazma Tedavisi Öncesi ve Sonrası Karşılaştırma:



Sıvının katı malzeme yüzeyindeki Temas Açısı, sıvının malzeme yüzeyindeki ıslanabilirliğini ölçmek için önemli bir parametredir. θ<90° ise, katı yüzey hidrofiliktir ve Açı ne kadar küçükse, ıslanabilirlik o kadar iyidir;θ>90° ise, katı yüzey hidrofobiktir.



Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 11



Dyne değerinin ölçümü baskı, kaplama, laminasyon, kaynak ve diğer uygulamalarda çok yaygındır.Malzeme yüzeyinin kolayca bağlanma yeteneğini yansıtabilir.Genel olarak, dyne değeri ne kadar büyükse, yüzeyin başka bir malzeme ile bağlanma performansı o kadar iyidir.



Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 12



9. Ortak Uygulamalar:

      Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 13

Polimer malzemelerin yüzey modifikasyonu Yüzey yapıştırma özelliğini geliştirir



                    Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 14

Elektronik bileşenlerin oksit kalıntısının çıkarılması, bağ kalitesini iyileştirir ve bağ etkisini artırır.



               Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 15

Cam yüzeyler organik kirleticileri giderir





                 Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 16

Metal yüzeylerden yağın çıkarılması



                   Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 17

Grafen ve diğer toz temizleme modifikasyonu



                       Yarı İletken Optoelektronik ve PCB Devre Kartları İçin Plazma Yüzey İşlem Ekipmanları 18



PDMS Yüzey aktif yapıştırma





10. Kalite Güvencesi ve Satış Sonrası Hizmetler:



1 yıl garanti, Ekipman garanti süresi içinde arızalanırsa, tedarikçi sorun giderilene kadar takip edecek ve ilgilenecek personel ayarlamalıdır.

1) Aksesuarlar ve ekipmanla ilgili bilgiler.

Ekipman teslim edildiğinde, tedarikçi çalıştırma, devreye alma ve bakım ile ilgili, çalıştırma ve bakım kılavuzları da dahil olmak üzere eksiksiz bir teknik belgeler seti sağlayacaktır. Bakım kılavuzu, devre şemasını, gaz devre şemasını ve boru hattı şemasını içermelidir.

2) kurulum

Tesis ekipmanı kurulumuna hazırlanmak için gereken tüm ayrıntıları sağlayın.

3) Eğitim

Kurulum sırasında, normal çalıştırma, onarım ve bakım, tank sorunlarının analizi ve acil durum prosedürleri dahil olmak üzere uzaktan eğitim verilebilir.

4) Ekipmanın kullanıma teslimi ve satış sonrası teknik servis

Tedarikçi, ekipman kurulumu, işletimi ve bakımı ile işletme eğitimi için teknik destek belgelerini sağlayacaktır. Ayrıca, garantinin yürürlük tarihini ve kapsamını ve Satıcının irtibat kişisini gösteren garantinin bir kopyası.
