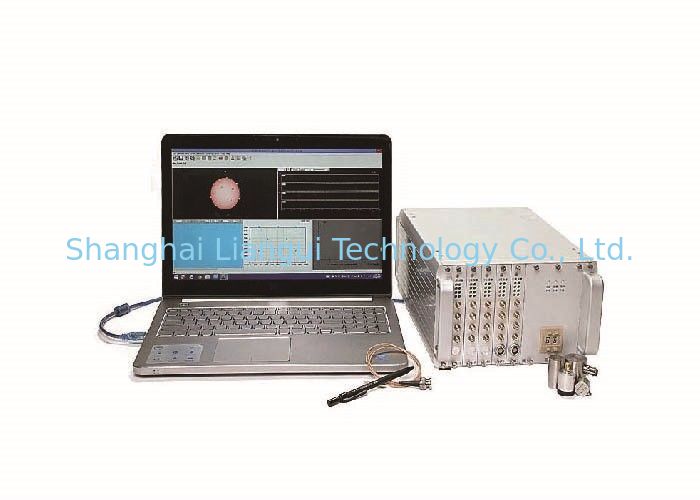

Ağ Modül Kartı ile NDT Test Cihazları Akustik Emisyon Sistemi

edinme sıklığı

Maksimum edinim frekansı 10M dolt/s'dir, örnekleme hızı sürekli olarak ayarlanabilir ve her kanal bağımsız olarak ayarlanabilir.

Edinme doğruluğu

16 bit

Veri aktarım Hızı

Tek USB3.0 arabiriminin maksimum veri aktarım hızı 300MB/S'den, iki ayrı USB3.0 arabiriminin maksimum veri aktarım hızı 600MB/S'den yüksektir.

sürekli edinimidalga biçimi

edinme sıklığı10M/S,16-bit doğruluk,15 kanal sürekli dalga alımı

Geniş kanalın veri toplaması

edinme sıklığı:10M/S,doğruluk 16-bit,veri

200 kanalın satın alınması, veri depolaması kaybolmaz.

Satın alma kartının kanal miktarı

Her alım kartının dört bağımsız kanalı vardır.

Depolamakkapasitesatın alma kartı

Her satın alma kartı için 1 GB

Edinme davası

İki çeşit temel makine kasası: 20 kanal, 48 kanal

Kanal genişletme

Birkaç vaka basamaklandırılabilir ve 200 kanallı AE sistemi oluşturabilir, her vaka bağımsız ana makine olarak kullanılabilir.

AE sinyal işleme

Her biriToplama kartının sabit diski AE parametrelerini karakteristik olarak alır, gerçek zamanlı olarak çıkarılabilir, kanalı bağımsız olarak kurulabilir.

Edinme uzunluğu

dalga formunun

Tek dalga formunun maksimum alım uzunluğu, her kanalın örnekleme hızı aynı anda 128k'ye ulaşabilir, ayrıca kanal bağımsız olarak ayarlanabilir.

Tepki frekansı

1kHz-2.5MHz(-3dB bant genişliği)

analog filtre

20kHz,100kHz,400kHz üç Yüksek geçiş filtresi, 100kHz,400kHz,1200kHz üç düşük geçiş filtresi, müşteri farklı kombinasyon seçebilir, bağımsız olarak tek tek kurabilir.

Donanımın gerçek zamanlı dijital filtresi

Direkt geçiş, doğrudan geçiş, yüksek geçiş, düşük geçiş, ban geçiş ve bant engelleme parametreleri 0kHz-2MHz arasında rastgele ayarlanabilir.

dinamik aralık

84.3 dB

Maksimum sinyal aralığı

100dB (40dB preamplifikatör kullanıldığında, sensör çıkışı 100 mAh'dir)

giriş empedansı

50Ω

AE parametreleri

Eşik varış zamanı, tepe büyüklüğü varış zamanı, genlik, halka sayısı, süre,bağıl enerji,mutlak enerji,sinyal yoğunluğu,yükselme sayısı,yükselme süresi,RMS,ASL,ilk aşama,12 dış parametre,Frekans Centroid,tepe büyüklüğü frekansı,5 kısmigüç spektrumu,orijinal frekans,yankılanma frekansı,ortalama frekans

Alarm çıkışı

Ana anahtar ve ışık aracılığıyla alarm kontrol sinyali verir.

kasa boyutu

Dört kanalın kasa boyutu:125mm×125mm×50mm(uzunluk×genişlik×yükseklik)

Yirmi kanalın kasa boyutu: 308mm×225mm×133 mm (uzunluk×genişlik×yükseklik)

Kırk sekiz kanalın kasa boyutu: 308mm×225mm×133 mm (uzunluk×genişlik×yükseklik)
